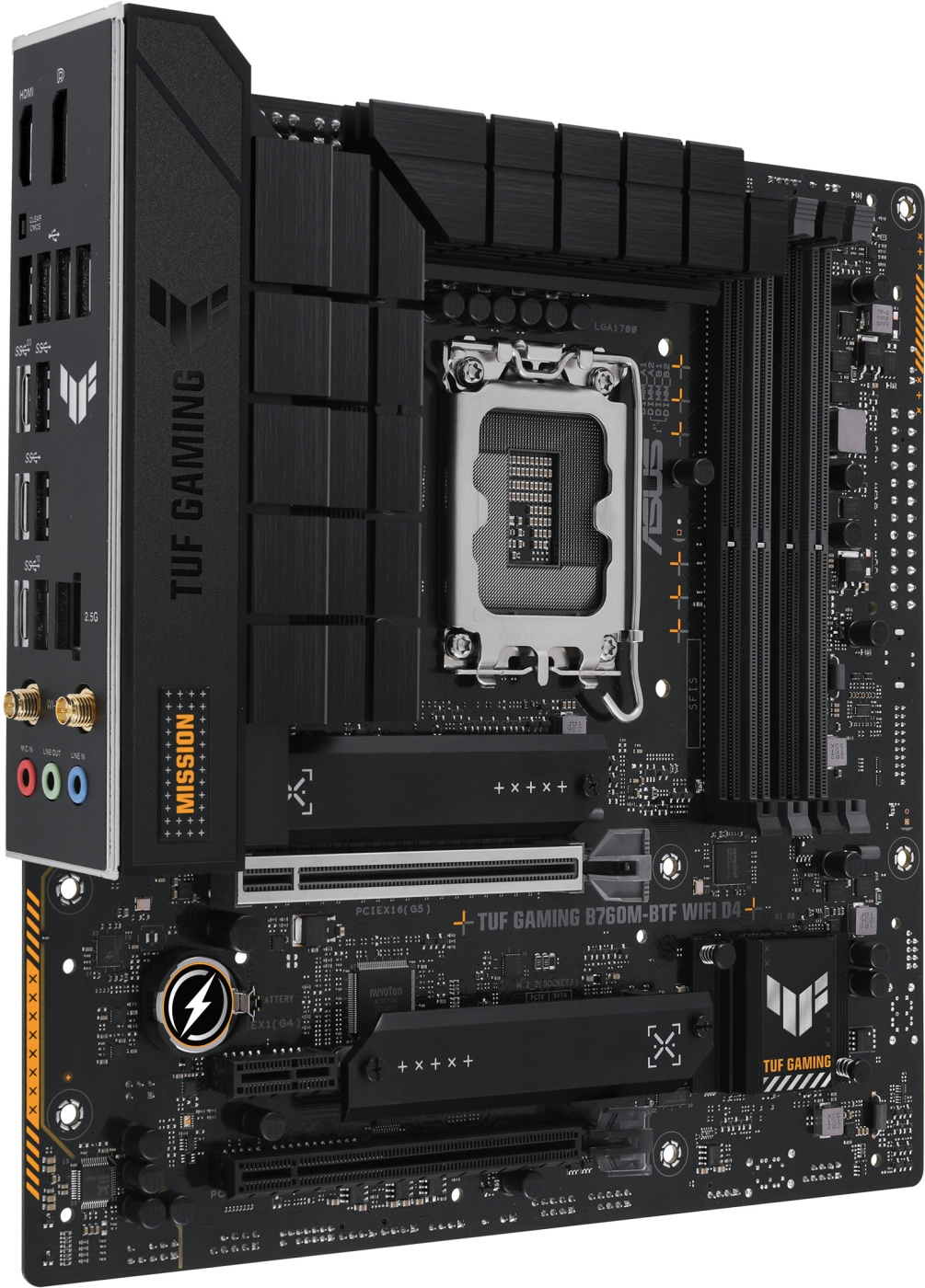

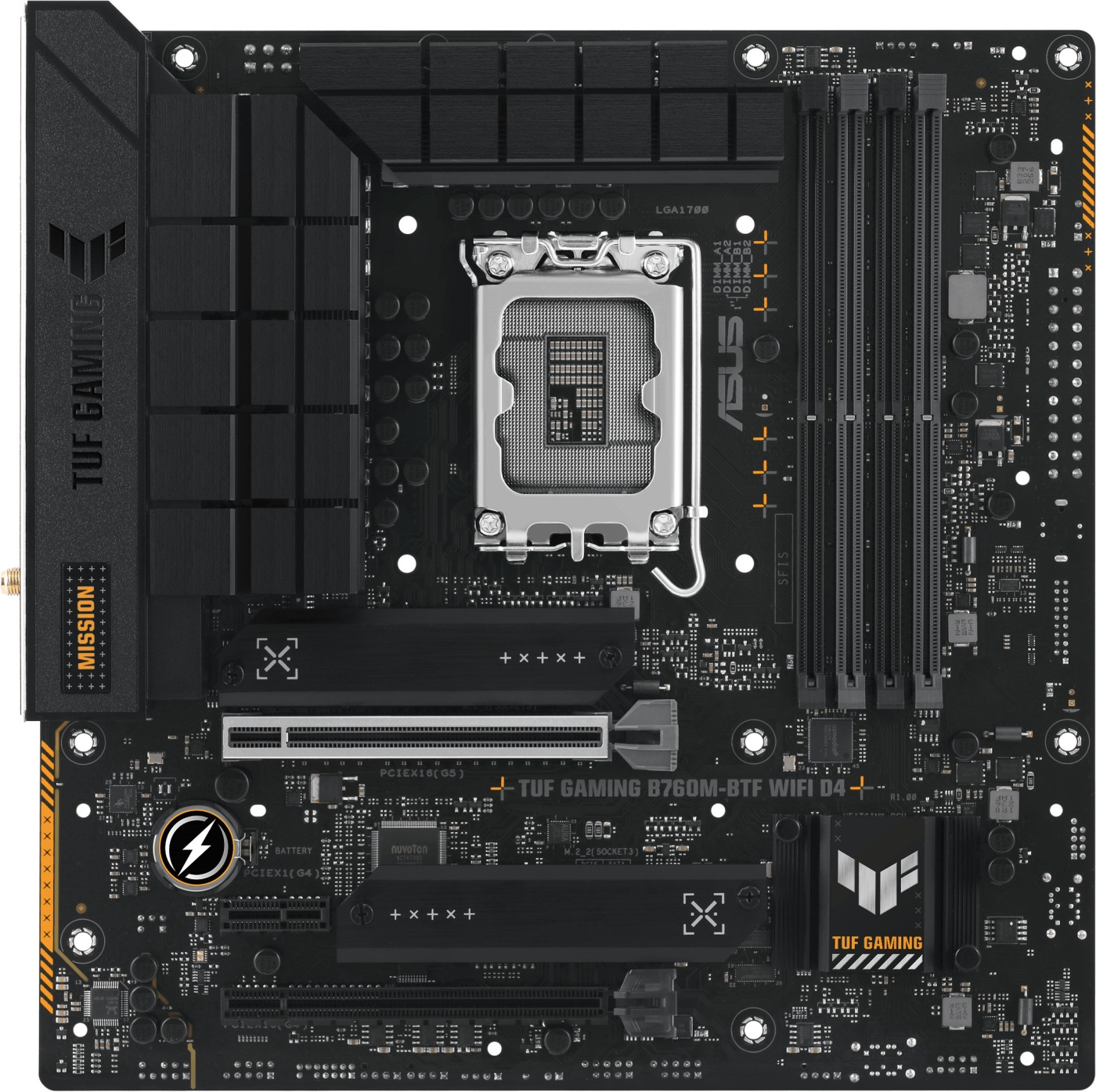

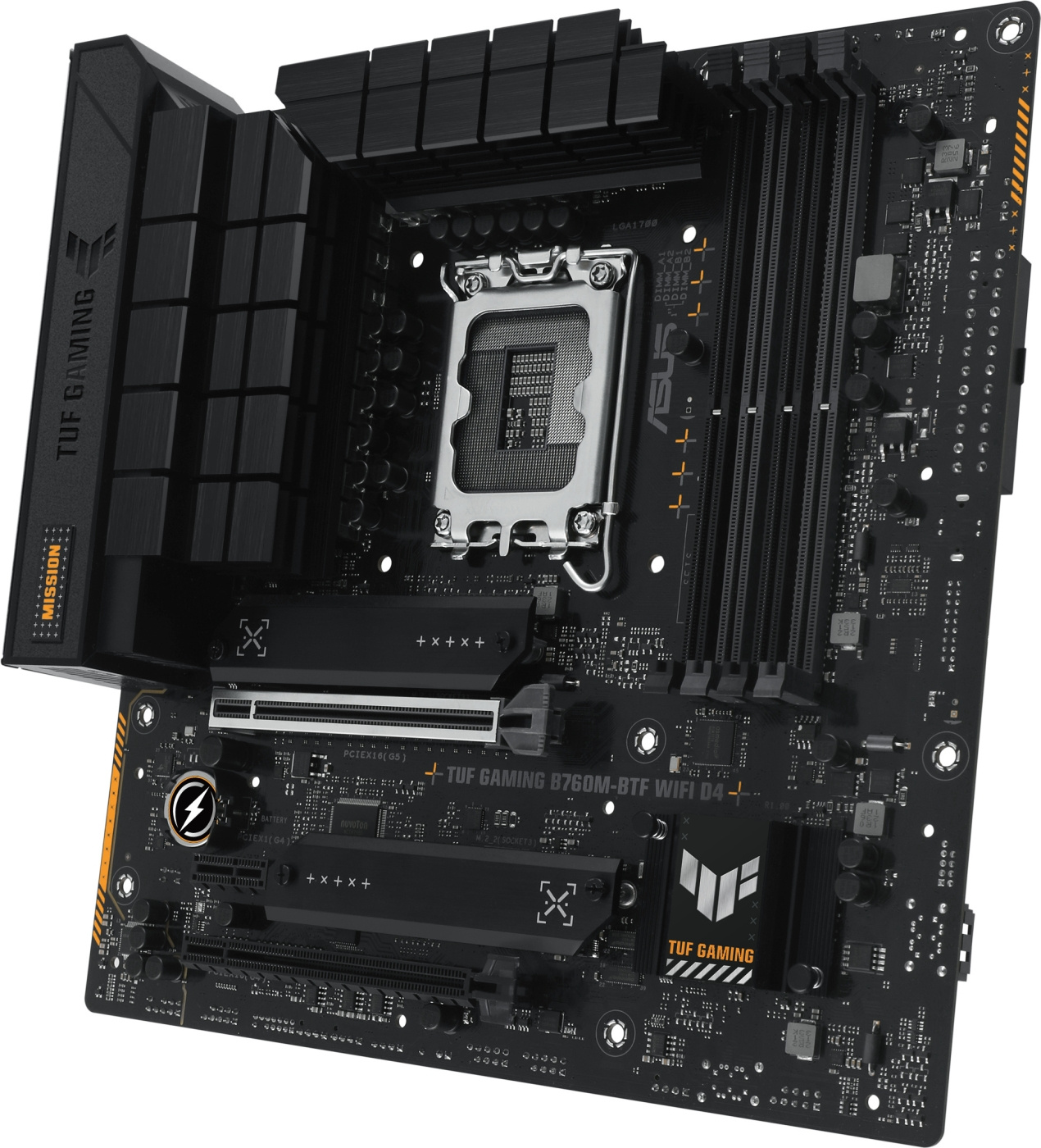

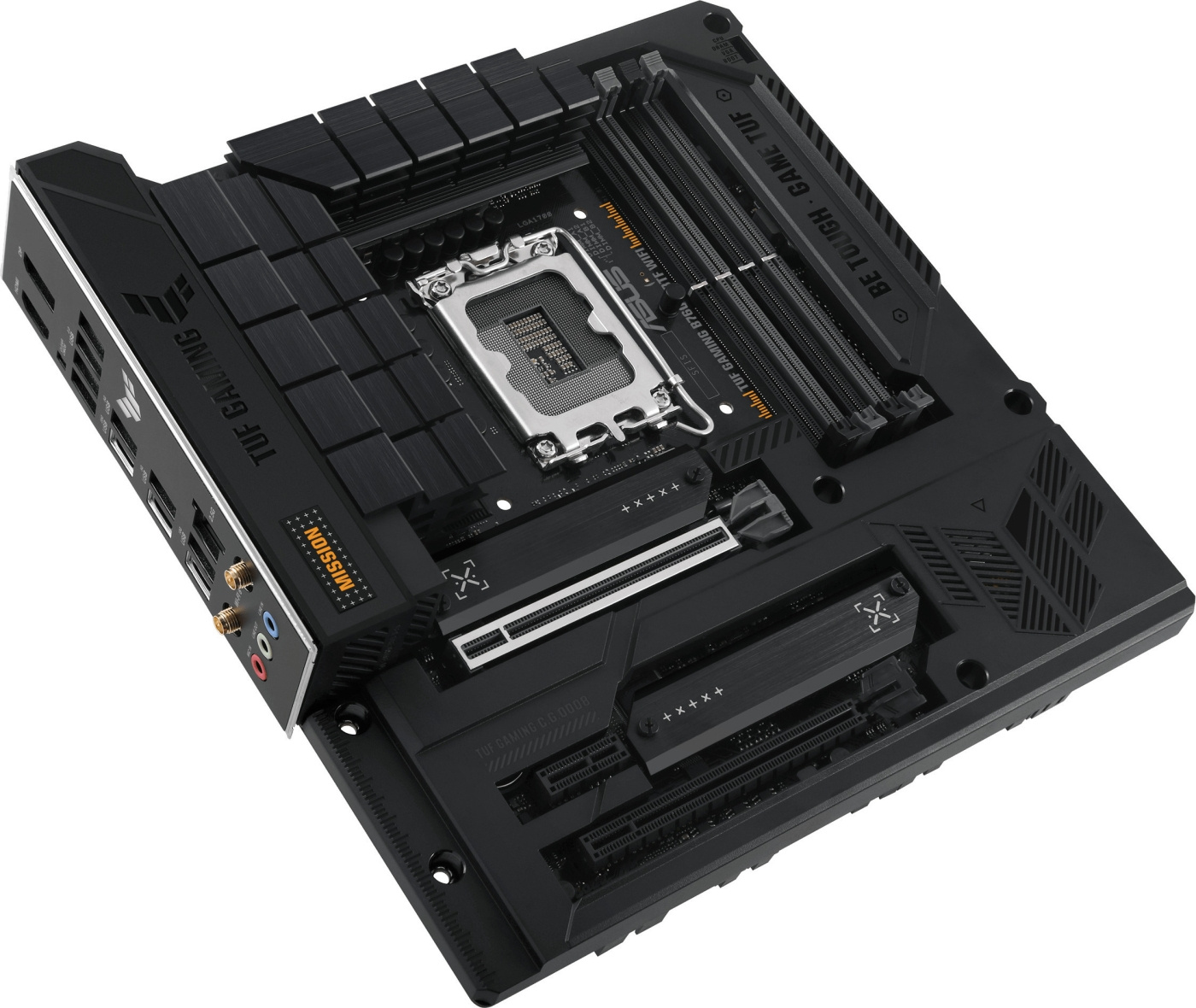

TUF GAMING B760M-BTF WIFI innehåller alla väsentliga delar av de senaste Intel-processorerna och kombinerar dem med funktioner av spelkvalitet och beprövad hållbarhet.

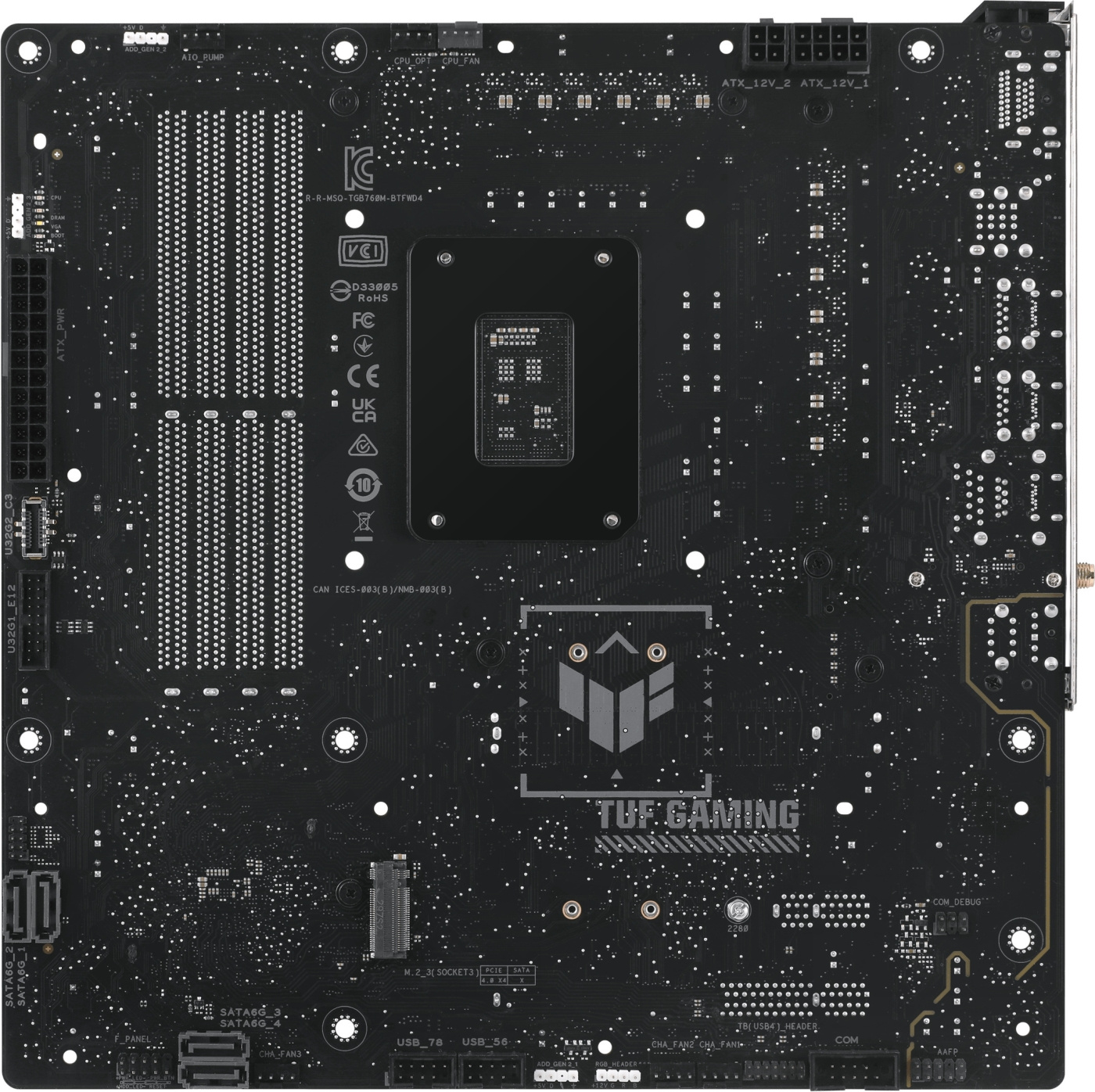

"BTF" står för "Back To (the) Future" och innebär en ny era för alla PC-byggare. Den avancerade BTF-serien döljer inte bara alla kontakter under moderkortet, utan levererar också upp till 600 watt till BTF-grafikkort via en högeffektslucka. Detta möjliggör snygg kabelhantering och ett minimalistiskt utseende för PC-konfigurationer.
Intel LGA 1700: Stöder 14:e och 13:e generationens Intel Core-processorer samt 12:e generationens Intel Core-, Pentium Gold- och Celeron-processorer.
Nästa generations anslutningsmöjligheter: dolda gränssnitt och PCIe 5.0-stöd.

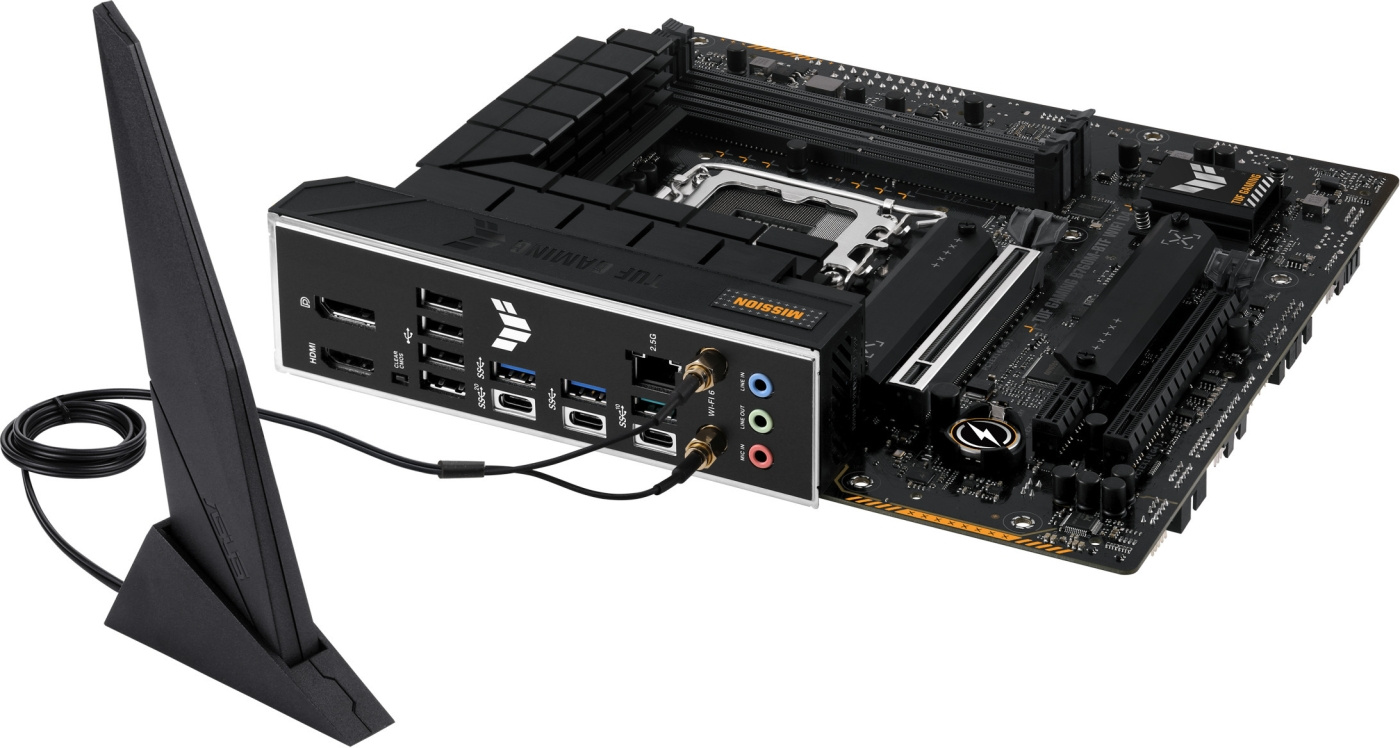

Kraftfull nätverksanslutning för gaming: Intel Wi-Fi 6, Intel 2,5 Gb Ethernet och TUF LANGuard.
OBS: Se till att ditt chassi är kompatibelt med BTF-moderkortet.
Funktioner:
- Chipset: Intel B760
- Processorkärna: LGA1700
- Processorstöd: 12:e/13:e/14:e generationens Intel Core, Pentium Gold och Celeron
- Moderkortets storlek: mATX / Micro-ATX (24,4 cm x 24,4 cm)
- Minnesluckor (st): 4
- Minnestyp: DDR4 4 x DIMM (5333(OC)/5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz), icke-ECC, obuffrat minne
- Maximalt minne (GB): 128
- Nätverksgränssnitt: Wi-Fi 6 2x2 (802.11 a/b/g/n/ac/ax), 1 x Intel 2,5 Gb Ethernet
- Bluetooth: 5.2
- Ljudkort: Realtek 7.1 Surround Sound High Definition Audio CODEC
Förlängningsplatser
- 1 x PCIe 5.0 x16-kortplats
- 1 x PCIe 4.0 x16-plats (stöder x4-läge)
- 1 x PCIe 4.0 x1-plats
Gränssnitt för hårddisk
- 4 x SATA 6Gb/s portar
- 3 x M.2-kortplatser
M.2_1-kortplats (Key M), typ 2242/2260/2280 (stödjer PCIe 4.0 x4-läge)
M.2_2-kortplats (Key M), typ 2242/2260/2280 (stöder PCIe 4.0 x4-läge)
M.2_3-kortplats (Key M), endast typ 2280 (stödjer PCIe 4.0 x4-läge)

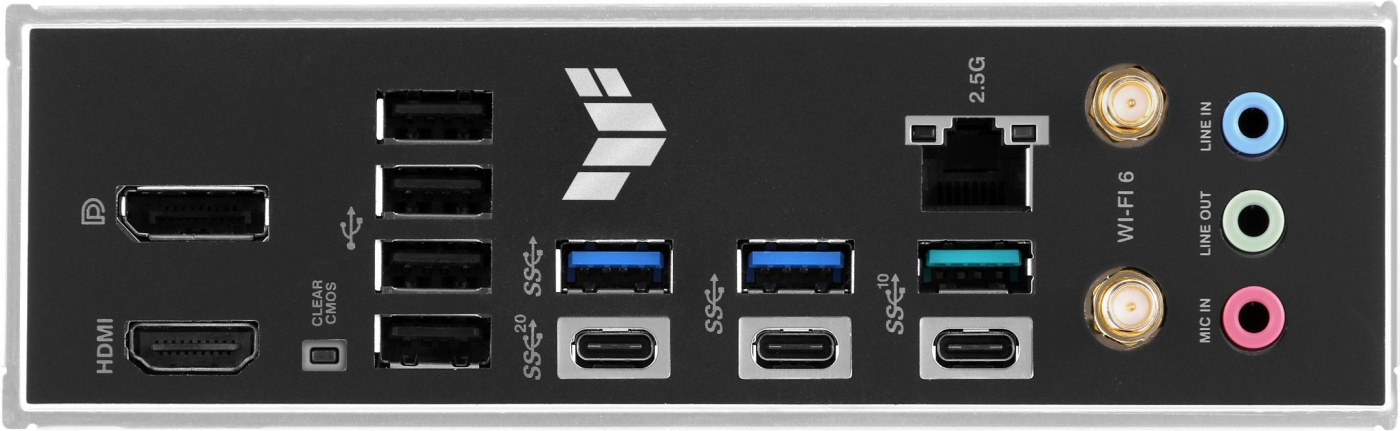

Gränssnitt på bakpanelen
- 1 x USB 3.2 Gen 2x2 (20G)-port (1 x USB Type-C)
- 2 x USB 3.2 Gen 2 (10G)-portar (1 x Typ-A, 1 x USB Typ-C)
- 3 x USB 3.2 Gen 1 (5G)-portar (2 x Typ-A, 1 x USB Typ-C)
- 4 x USB 2.0-portar (4 x typ A)
- 1 x DisplayPort
- 1 x HDMI-port
- 1 x Wi-Fi-modul
- 1 x Realtek 2,5 Gb Ethernet-port
- 3 x ljuduttag
- 1 x knapp för att rensa CMOS
Interna anslutningar
Fläkt- och kylningsrelaterade1 x 4-polig CPU-fläkthuvuden
1 x 4-polig CPU OPT-fläkthuvud
1 x 4-pin AIO-pumphuvud
3 x 4-pin chassifläkthuvuden
Strömrelaterad1 x 24-polig huvudströmkontakt
1 x 8-polig +12V strömkontakt
1 x 4-polig +12V strömkontakt
Lagringsrelaterad3 x M.2-platser (Key M)
4 x SATA 6Gb/s portar
USB1 x USB 3.2 Gen 2 (10G)-kontakt (stödjer USB Type-C)
1 x USB 3.2 Gen 1 (5G)-huvud stöder ytterligare 2 USB 3.2 Gen 1-portar
2 x USB 2.0-huvuden stöder ytterligare 4 USB 2.0-portar
Övrigt3 x adresserbara Gen 2-huvuden
1 x Aura RGB-huvud
1 x COM-porthuvud
1 x Frontpanelens ljudhuvud (AAFP)
1 x 10-1 stiftshuvud för systempanel
1 x Thunderbolt (USB4)-huvud
- LGA 1700 mATX-moderkort, BTF-modell
- Intel B760-chipset
- 3 x M.2-platser, 4 x SATA
- 2.5G LAN, Wi-Fi 6, Bluetooth 5.2
- DDR4-minne
